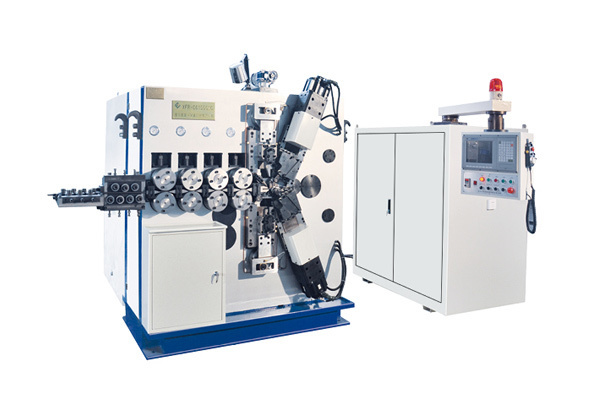

Станок для намотки пружин с ЧПУ SCM-C6100/680CNC

Ключевые слова：

Станок для намотки пружин с ЧПУ SCM-C6100/680CNC

Классификация：

Станок для намотки пружин

Консультации：

+ 86-379-63951408

Запрос цены

Актуальность

Описание продукции

Общие сведения о продукте

Станки для намотки пружин с ЧПУ серии SCM представляют собой высокоточные станки для намотки пружин с ЧПУ, специально разработанные нашей компанией для удовлетворения требований к высокоточным пружинам в военной, аэрокосмической, автомобильной и других отраслях промышленности. Станки оснащены импортным серводвигателем переменного тока и управляются промышленным компьютером, с точной подачей проволоки, гибкой регулировкой и удобным управлением. Оборудование может использоваться для намотки цилиндрических, конических, выпуклых, вогнутых пружин, пружин с фиксированным и переменным шагом, левосторонних или правосторонних, закрывающихся торцом и не закрывающихся прижимных пружин из различных материалов стальной проволоки. Подходит не только для крупносерийного производства одного класса, но и для мелкосерийного производства нескольких сортов и единичных изделий. Данная серия насчитывает 10 моделей, включая модели 3 мм, 5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 14 мм, 16 мм, 20 мм и 25 мм. Пользователи могут выбирать станки из трех, четырех, пяти и шести осей (валов). В соответствии с производственными характеристиками пользователей могут быть выбраны различные схемы оптимизации, чтобы обеспечить более эффективное производство с достижением долговечности станка.

Преимущества продукции

1. Рама станка: рама обрабатывается большим обрабатывающим центром с ЧПУ для обеспечения точности обработки больших частей рамы.

2. Зубчатое колесо: зубчатое колесо обрабатывается в ООО «Машинное оборудование г. Лоян», при этом специальная линия по производству зубчатых колес для станков с ЧПУ гарантирует, что зубчатое колесо достигает точности 6 класса, благодаря чему станок обладает низким уровнем шума и высокой точностью.

3. Специальный высокоточный планетарный редуктор для серводвигателя используется для снижения шума станка, повышения его точности и продления срока службы двигателя.

4. Механизм защиты цепи: устройство защиты и ос остановки оборудования при обрыве материала обеспечивает своевременное отключение при разрыве закаленной маслом стальной проволоки во время намотки; устройство остановки работы при нехватки материала для обеспечения автоматической остановки, когда лоток для материала пуст: уникальная конструкция схемы защиты двигателя подъема оправки во избежание случайного повреждения при эксплуатации.

5. Ролик подачи проволоки прижимается цилиндром или гидроцилиндром, который может легко регулировать усилие подачи проволоки.

6. Возможность осуществлять быструю и медленную подачу соответственно и реализовывать две группы по 4 ролика и четыре группы по 8 роликов для подачи проволоки соответственно. Один механизм может использоваться для нескольких целей.

7. Стойка для материалов оснащена разделением внутреннего и наружного колец и внешним тормозом, который обладает хорошими характеристиками торможения, хорошей надежностью, высокой несущей способностью, хорошими низкоскоростными характеристиками и высоким коэффициентом безопасности;

8. Пружины с большим диаметром проволоки и малым коэффициентом намотки могут быть изготовлены путем скручивания или резки без оправки.

9. Пользователь может выбрать датчик обнаружения для точного контроля свободной высоты пружины и проведения сортировки по высоте. Автоматический телескопический механизм оправки также может быть выбран для получения вогнутой пружины.

10. Придерживаясь идеи проектирования и производственной среды базы тяжелой промышленности Лояна, станок обладает хорошей жесткостью и долговечностью.

Технические параметры

Модель		SCM-C6100CNC	SCM-C5100CNC	SCM-C680CNC	SCM-C580CNC
Диаметр обрабатывающей проволоки		φ5一φ10mm	φ5—φ10mm	φ3—φ8mm	φ3—φ8mm
Наружный диаметр пружины (максимальный)		φ110mm	φ110mm	φ100mm	φ100mm
Длина подачи материала		Неограниченная длина	Неограниченная длина	Неограниченная длина	Неограниченная длина
Скорость подачи материала		Быстро. 90m/min Медленно.60m/min	Быстро. 90m/min Медленно.60m/min	Быстро. 90m/min Медленно.60m/min	Быстро. 90m/min Медленно.60m/min
Точность подачи материала		±0.1 mm	± 0.1mm	±0.1 mm	± 0.1mm
Мощность двигателя	Подача проволоки	30 Kw	30 Kw	22 Kw	22 Kw
	Резка	15Kwx2	15Kwx2	11 Kwx2	11 Kw x 2
	Изменение диаметра	2.9 Kwx2	2.9 Kw	2.9 Kwx2	2.9 Kw
	Изменение расстояния	4.4 Kw	4.4 Kw	2.9 Kw	2.9 Kw
Масса нетто оборудования		9000 Kg	8500 Kg	8500 Kg	8000 Kg
Габаритные размеры оборудования		2350 x1600 x1870mm	2350 x1600 x1870mm	2170 x1600 x1870mm	2170 x1600 x1870mm
Питание		Three phase 380V. AC. 50HZ

Станок для намотки пружин с ЧПУ SCM-C6100/680CNC
